Автор Сообщение LARRY
Бывалый
Сообщения: 75



Добрый день!
Не могу запустить LED driver инв SSL400_0D5A REV1.0
стринги проверил-все диоды горят(от внешнего питания)
напруги на плату LED driver все приходят 24в; 5в, DIM при включении 3.3в потом 1,7в.
звук есть, изображение просматривается. Нет 60вольт на выходе LED driver, схему найти не могу.Подскажите что ?
LED Philips 40PFL3107H/60
S TPM9.2E LA

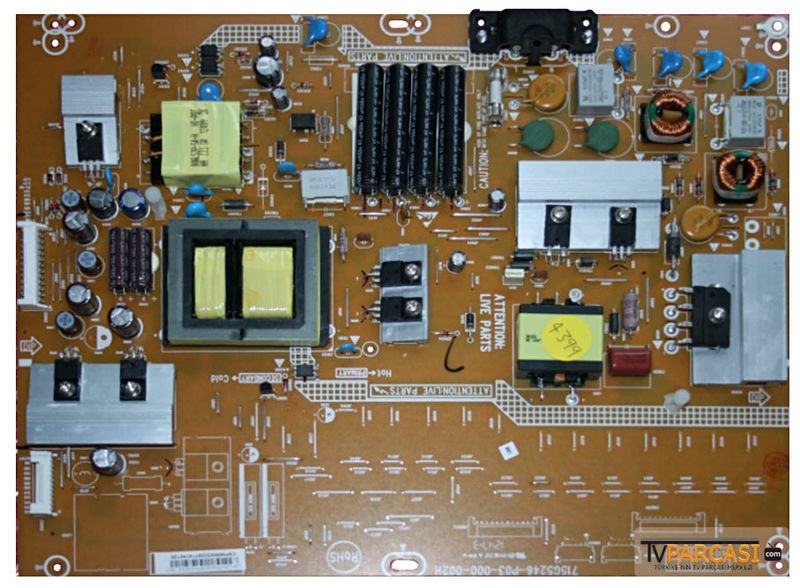

715G5246-POL-000-002S
MAIN 715G5155-M02-002-005K VER:A
LTA400HM23 001 7VC133094E001
LED driver инв SSL400_0D5A REV1.0


B.B.
Мастер
Сообщения: 11326

B.B.


LARRY писал: сложного ничего нет ,- нет только схемы. Схемы нигде нет, кроме производителя, да и зачем она тебе? Ищи даташит и все дела.
Правда до этого можно было посмотреть осцилом как работает драйвер? Как себя чувствуют три дросселя? Ну и т.д.
Где об этом в теме?
Kaluluka
Бывалый
Сообщения: 92



Я не понял: где плата (на фотке) установлена?
  715G5246 Diagram.pdf  452.85 КБ  Скачано: 5677 раз(а)
LARRY
Бывалый
Сообщения: 75



находится в корыте,чтоб к ней добраться и диодам снимаем панель,два раза снимал чтоб добраться к плате - неудобно сделано.второй раз снял прогрел феном,запустился,поработал чуть. буду ставить плату с задней стороны чтоб иметь доступ и уже осцил начну работать. не могу найти даташитов на TR10ET.
715G5246 Diagram.pdf -на этой схеме нет драйверов,она доработана.
Kaluluka
Бывалый
Сообщения: 92



LARRY писал: находится в корыте
Понял (не было пока такого Тела у меня)
LARRY писал: 715G5246 Diagram.pdf -на этой схеме нет драйверов,она доработана.
Ну этот, пока самий последний (лежит на сервисе у Филипса)...
Kaluluka
Бывалый
Сообщения: 92



LARRY писал: не могу найти даташитов на TR10ET.

У меня Фотка и на IC001 маркировка TR10E1


  SSL400_0D5A SMALL.JPG  223.18 КБ  Скачано: 3667 раз(а)

LARRY
Бывалый
Сообщения: 75



Kaluluka писал:
У меня Фотка и на IC001 маркировка TR10E1
правильно TR10E1. даташита на неё нет,думал может не то забиваю - у Алибабы проходит как TR10E1. В россии не нашёл.Питание 12В приходит с выхода нет ничего. SN358 не пойму что делает(два операционника).завтра буду добивать...
Kaluluka
Бывалый
Сообщения: 92



LARRY писал:
правильно TR10E1. даташита на неё нет
Чип этот думаю от этой компаний:
http://www.auk.co.kr/eng/index.asp
надо, думаю тут пойскать......
да и стойт такая-же плата в SANYO DP40142
LARRY
Бывалый
Сообщения: 75



было поднято VCC до 12V(было 11V - заменён стабилитрон и замена SN358.
  SSL400_0D5A REV1.0.zip  2.28 МБ  Скачано: 5556 раз(а)
LGбахт-тел
Новичок
Сообщения: 22



LARRY, Какой стабилитрон ? позиционный номер скажи. У меня тоже такая причина.
evgenius85
Участник
Сообщения: 126



Такой же дефект вылечил перемычками на диодных планках поверх разъемов, те что по середине.
Анатолий
Новичок
Сообщения: 26



Выход 125-145V .Разъёмы между половинками планок лучше заперемычить.
zmej
Завсегдатай
Сообщения: 520

zmej


ratfor1
Заглянувший
Сообщения: 7



Подтверждаю. Замена LM358 решила проблему. Стабилитроны остались целы. Данная неисправность возникает по причине обрыва одного из светодиодов. Если нет светодиода на замену, то на его место перемычку, а на драйвере разорвать пайку к дополнительному резистору шунта.
maderus
Новичок
Сообщения: 13



Постоянно сгорают светодиоды(ток 400 мА), удалось уменьшить ток до 300 мА выпаяв R059 - 10 Ом
transfuzor
Новичок
Сообщения: 14



Анатолий: "Разъёмы между половинками планок лучше заперемычить". Подтверждаю, проверено, там дефект ))
simanow
Бывалый
Сообщения: 40



У нас такие ящики в Кемеровской обл очень частое явление.И в основном с этими погаными разъемами. А сегодня такой с дохлыми светодиодами попался.
yarik1981
Участник
Сообщения: 250



Принесли в очередной раз это гавно, первый раз поставил везде перемычки на планках подсветки, хватило на 2 года ,сейчас подсветка просто пропадает после 10-15 минут просмотра при следующем включении выключении появляется разобрал панель все светодиоды светяться куда капать?
Иван Зенин
Модератор
<B>Модератор</B>
Сообщения: 5890

Иван Зенин


Какой-то диод обрывается.
simanow
Бывалый
Сообщения: 40



На настроенном канале включить его без матрицы, перед тем как погаснуть один из светодиодов может начать мерцать.
