Делаем выворот на классике

Как построить корч nbsp|nbspПолезная инфа Без комментариев

Всем привет! Сегодня рассмотрим способы увлечения угла выворота на классике.

И так перейдем сразу к сути. Существует великое множество способов увеличить угол поворота колес, но основных все равно остается два. Система вроде Wisefab и наш любимый стиль #171 колхоз тюнинг#187 или как его называют четкие ребята  custom tuning.  С Wisefab все более менее все понятно, подкопил денег, купил, приладил, и вот выворот уже 65+ градусов. Более подробно о  Wisefab, рассмотрено здесь: выворот на Nissan Silvia .

Перейдем к нашей любимой теме тюнинг своими руками или custom tuning ваз.

Для начала пилим ограничители на рычагах, и на рулевом редукторе.

На рычагах:

На рулевом редукторе:

Идем дальше. Что бы сделать нужный отрицательный развал, стандартных болтов было мало, им на замену купить болты от генератора ваз 2108 4 шт, шайбами сделал отрицательный развал.  Выглядит это примерно вот так:

СОШКА

Целью является пододвинуть рулевой наконечник ближе к оси выворота (верхняя и нижняя шаровая смотрящие друг на друга и есть оси поворота). И не бойтесь варить, сошка сделана из такого металла  что не развалится, а место сварки НЕ КОГДА НЕ РАЗВАЛИТСЯ если проварено просто, скорее прогнутся все рычаги (проверенно) и лонжероны уйду прежде чем лопнет сошка.

Примерное место обрезки:

То что было и то что должно получится:

Вероятнее всего сварив ее она будет упираться в тормозной суппорт. Лечение суппорт перенесен вперед, ставим тормозные шланги нива. Старайтесь при проектированни СОШКИ максимально попадать на ось поворота. Это если смотреть сзади (по ходу движения авто) на поворотный кулак то место нахождения крепления к рулевой тяги должно быть на одном уровне. НО! СИЛЬНО НЕ ПРИБЛИЖАЙТЕ, А ТО РУЛЕВОЙ НАКОНЕЧНИК ПРИ ВЫВОРОТЕ МОЖЕТ УПИРАТЬСЯ В РЫЧАГ.

Подготовка и вынос суппорта (чтоб поставить укороченную сошку).

Поворотный кулак со ступицей и скобой которая держит тормозной суппорт. Обратите внимание на изгиб (во внутрь), берем и просто переворачиваем ее (вернее поменяем местами их с лева на право). Это даст сантиметр вынос без лишнего краилова. Можно конечно извратиться и заказать у токаря#8230

Не большой геморой! Убрать кромку, чтобы ступица вошла во внутрь(кто не понял сделать дырку просто по больше, снять кромку меньшей окружности и сделать ее одной большой)

При этом ступица останется на своем месте  и ни куда не сдвигается ее конические подшипники так и одеваются на конус.  Берем длинные болты и шайбочки и слепливаем все вместе.

А ДАЛЬШЕ НАДО ОДЕТЬ ТОРМОЗНОЙ ДИСК И ЧТОБЫ ВСЕ ЭТО ТОРМОЗИЛО

Берем проставки (обычные вазовские) в количестве 8 штук(по 4 на сторону). Они дадут вынос непосредственно самого тормозного диска (т.к мы вынесли суппорт уже на один сантиметр переворотом скобы и еще на один проставочными шайбами)(получилось 2 см, математика!), а проставки как раз по 5 мм примерно (суммируем их и вуаля! те же два сантиметра)

И ПИЛИМ. РЕЖИМ ПИХАЕМ ЧТОБ ОНИ ВОШЛИ ВО ВНУТРЬ ТОРМОЗНОГО ДИСКА

РУЛЕЖКА. Делаем длинные рулевые тяги. Вот такой стандартный наконечник (вот эта разница и есть выворот). Изгиб очень важен, он помогает избегать контакта с другими частями, а главное с лонжеронами.

САМОЕ СЛАБОЕ МЕСТО КОНСТРУКЦИИ

В ЭТОМ МЕСТЕ СОШКУ ПЕРЕКРУЧИВАЕТ, ЗАВЯЗЫВАЕТ В УЗЕЛ ДАЖЕ ПОСЛЕ ЛЕГКОГО КАСАНИЯ О БОРДЮР

Ставим удлиненные шланги от Нивы или Газели.

После перенесения верхней шаровой, стало задевать об кузов, и тут помогла болгарка, вырезал все что мешалось.

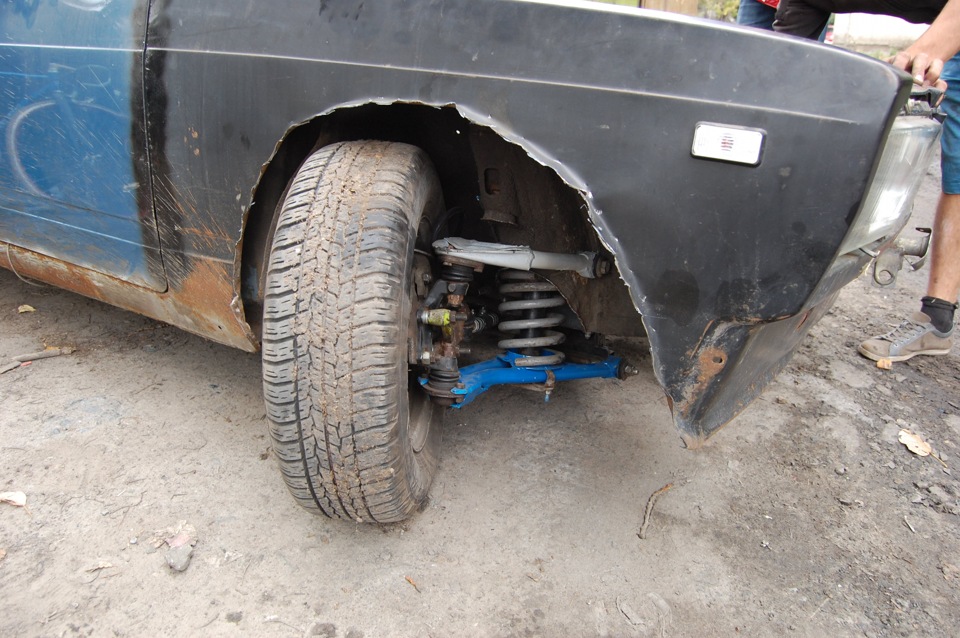

По итогу у вас должно получится что то вот такое:

Найдете ошибки пишите нам.  Не забывайте нажимать сердечки  и делиться с друзьями, ПОДПИСЫВАЕМСЯ !

Другие записи Лифт передней подвески нива 2121 своими руками

Многие люди который владеют автомобилями нива рано или поздно задумываются об.

Замена генератора ваз 2105, 2106, 2107

Симптомы, говорящие о проблемах в генераторе.

Генератор это сердце автомобиля, кот.

Замена маслосъемных колпачков ваз 2110-2111

В комплектацию печки ВАЗ 2109 входит множество устройств, которые обеспечивают поток теплого воздуха в холодное время го.

Выхлопная система на корча

Я советую поставить выхлопную систему 4-2-1  #171 паук#187 . в неё входит:

Выворот колес для дрифта на классике

Известно, что угол поворота колёс (выворот) на автомобилях ВАЗ классика можно увеличить, просто собрав деньги и купив систему наподобие wisefab. После непростой установки, можно довести угол поворота до 65 градусов. Аналогичные устройства продаются и для других автомобилей.

Мастера-автолюбители реализовали множество собственных способов увеличения угла поворота на автомобилях ВАЗ, с иронией называя такие способы custom tuning или «колхоз тюнинг », однако такие механизмы не уступают по прочности и технологичности монтажа приобретённым в магазине.

Contents

Выворот колес для дрифта на классике своими руками процесс работы

Последовательность работ для увеличения угла поворота колёс автомобилей ВАЗ следующая. Выполнять её не сложно, понимая, для чего выполняется каждое действие.

Осью выворота является прямая, проходящая через шаровые опоры. К этой оси надо максимально переместить рулевой наконечник.

#1 AutoDestracktor Пользователи-2 783 cообщений 0

Тюнинг ваз 2106 для дрифта. Своими силами. Прислано пользователями сайта.

Установили новый двигатель, переделали на управление ДАД (датчик абсолютного давления) а регулятор холостого хода и датчик положения дроссельной заслонки сделили выносными.

Масло в мотор залили Motul 300V Power Racing 5W30. Блок был взять 21213, и собран на лёгком низе, а 4-х дроссельный впуск поставили с Toyota Levin, кольца поршневые — Kolbenschmidt (картюнинг), поддон с отливами и насос нива (картюнинг).

ГБЦ тоже подверглась доработкам а именно увеличили входные и выходные отверстия, поставили облегчённые клапана, бронзовые втулки, распредвал выбрали СТИ-4, сама гбц от ваз 21214.

Бензонасос при тюнинге решили использовать от Волги (так как производительность у него выше), форсунки также от волги.

Маховик облегчённый, контроллер управления Январь 5.1

Выпускной коллектор разборный 4-1 обмотанный термолентой, выхлопная система имеет диаметр 60мм, глушитель установлен в виде japan style.

Для охлаждения мотора используется радиатор от нивы.

Установлена закись азота 4х фогерная от фирмы дино-тюнс .

В результате всех доработок мощность мотора составляет порядка 148л.с. с рабочим объёмом 1,9литра.

В коробке передач стоит ряд R1, кулиса от шеви нивы с перенесением ближе к водительскому месту. Редуктор 4,44 предварительно заварен.

Подвеска тюнинг ваз 2106.

Впереди с усиленными рычагами, со смещенными шаровыми до максимума, пружины от Волги. Амортизаторы фирмы Плаза Спорт с двойным стабилизатором, убраны все упоры рулевого редуктора (выворот колес увеличен ).

Сзади поставили пружины от Шевроле нивы (передние), амортизаторы также плаза спорт ШЕВИ-НИВА (передние), реактивные штанги Сэви спорт , и регулируемая тяга Панара.

Тормозная система тюнинговой шестёрки это: вакуумный усилитель тормозов фирмы ТоргМаш от 2112, главный тормозной цилиндр ATE также от ваз 2112. Тормозные диски LGR Profi R15 вентилируемые двухкомпонентные с канавками, суппорта от 2112, скобы удлиненные LGR, колодки LGR с увеличенной площадью. Задние тормоза дисковые от ваз 2108.

Колёсные диски SLIK 184S.

Для безопасности каркас безопасности болтовой тренировочный Вихур.

Впереди вместо бампера юбка Вихур, вместо стёкол оргстекло, для уменьшения веса.

Ремни в салоне 4х точные, руль ProSport Rally.
